La ley de la ficha · en orden

Cuatro argumentos.

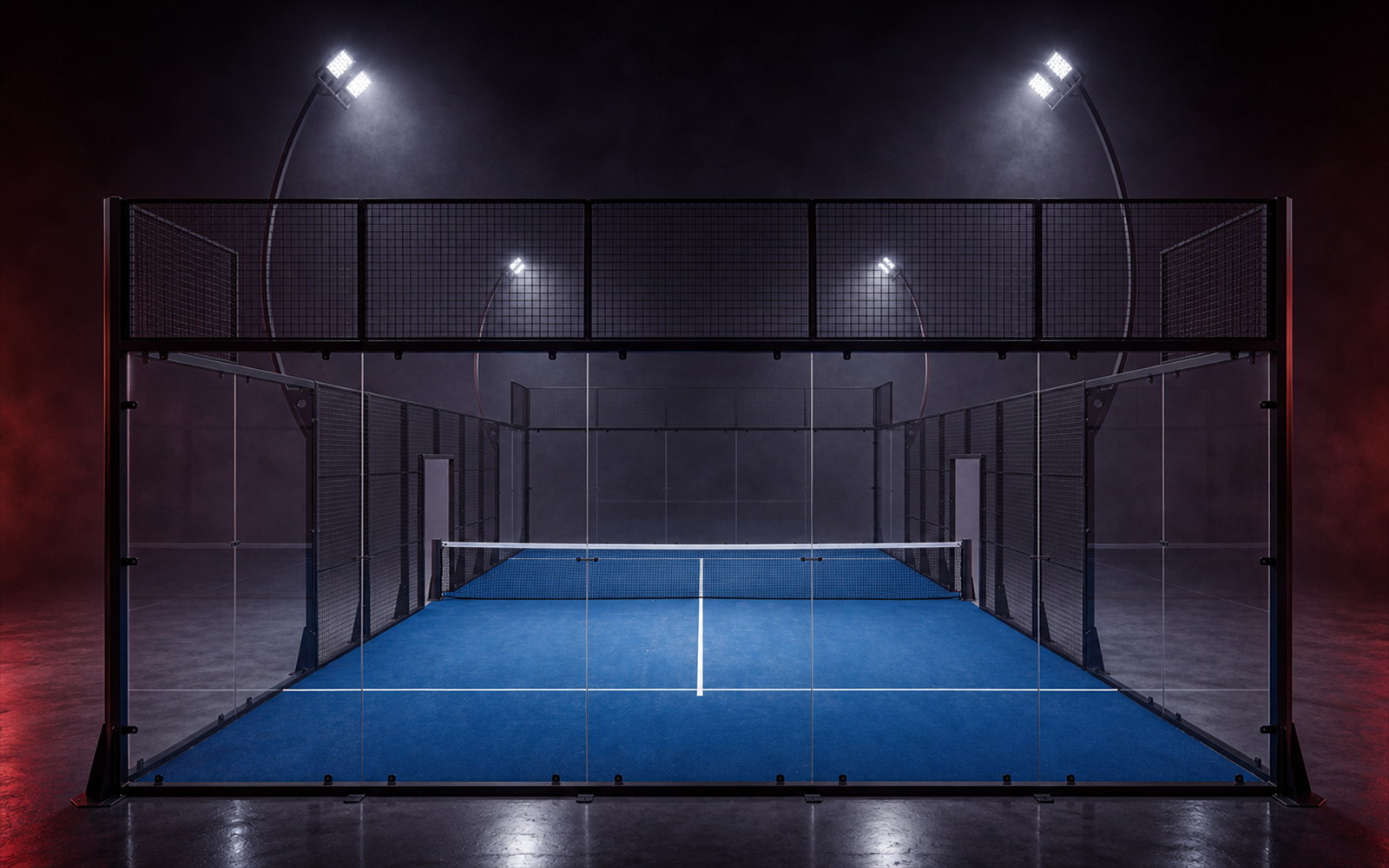

La verdad del Panoramic Arc.

01El vidrio

12 mm templados

Canto de vidrio templado de 12 mm de las canchas de pádel Orion XSport, detalle macro. Fabricación directa de fábrica.

Templado de seguridad según EN 12150, en dieciocho paños de dos por tres metros, con el taladro hecho a medida antes del templado. Los cuatro lados.

02La luz

4×240 W · IP65

Proyector LED compacto con óptica antideslumbrante y carcasa negra para canchas de pádel Orion XSport. Fabricación directa de fábrica.

Cuatro puntos de luz sobre cuatro postes, en el mismo acero y el mismo acabado que la estructura. De 500 a 600 lux en cancha, con protección IP65.

03El césped

13.500 dtex texturizado

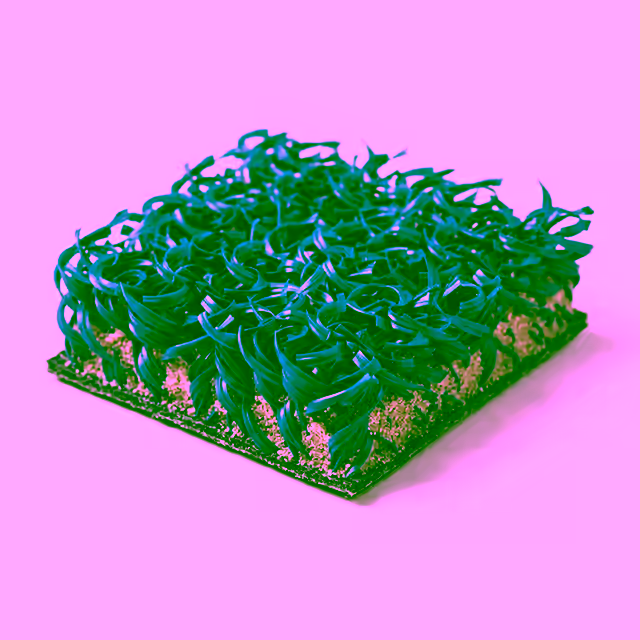

Muestra de césped Curly TOP de 13.500 dtex, fibra rizada con arena de sílice y respaldo visible, para canchas de pádel Orion XSport. Fabricación directa de fábrica.

Monofilamento rizado con 46.200 puntadas por metro cuadrado y respaldo secundario de poliuretano. 205 m² por cancha, líneas de juego incluidas en el rollo. El mismo rollo se sirve suelto para reponer el césped de una cancha ya montada.

04El acero

Zn + polvo plásticoGalvanizado en caliente EN ISO 1461, como mejora

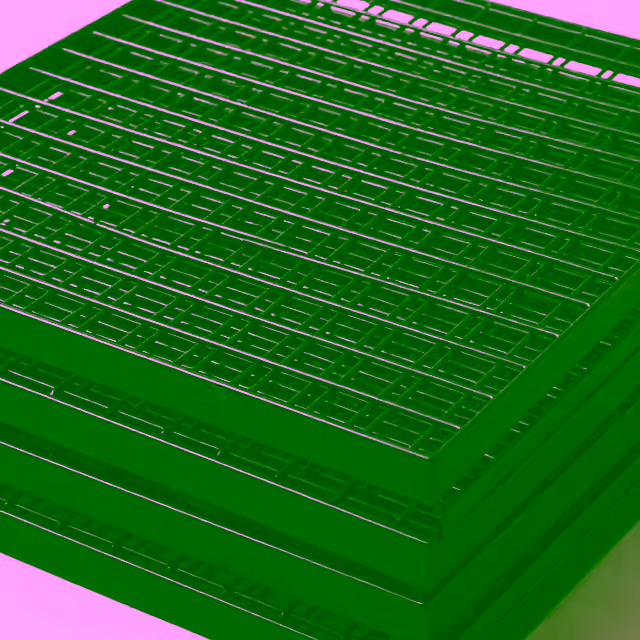

Paneles de malla de acero con doble capa de imprimación de polvo de cinc y polvo plástico en RAL 9017, apilados, para canchas de pádel Orion XSport. Fabricación directa de fábrica.

Doble capa de serie: imprimación de polvo de cinc y polvo plástico en RAL 9017. Para costa y clima salino, el galvanizado en caliente por inmersión según EN ISO 1461 se cotiza aparte.

Todo por escrito, antes de comprar.

Garantía por escrito: 5 años estructura y césped · 3 años sistema LED. Con tu presupuesto recibes la documentación completa del modelo: ficha técnica, garantía escrita, certificado de conformidad y lista de embarque de lo que entra en el contenedor. Fabricación: de 7 a 12 días desde el anticipo confirmado.

Especificación completa

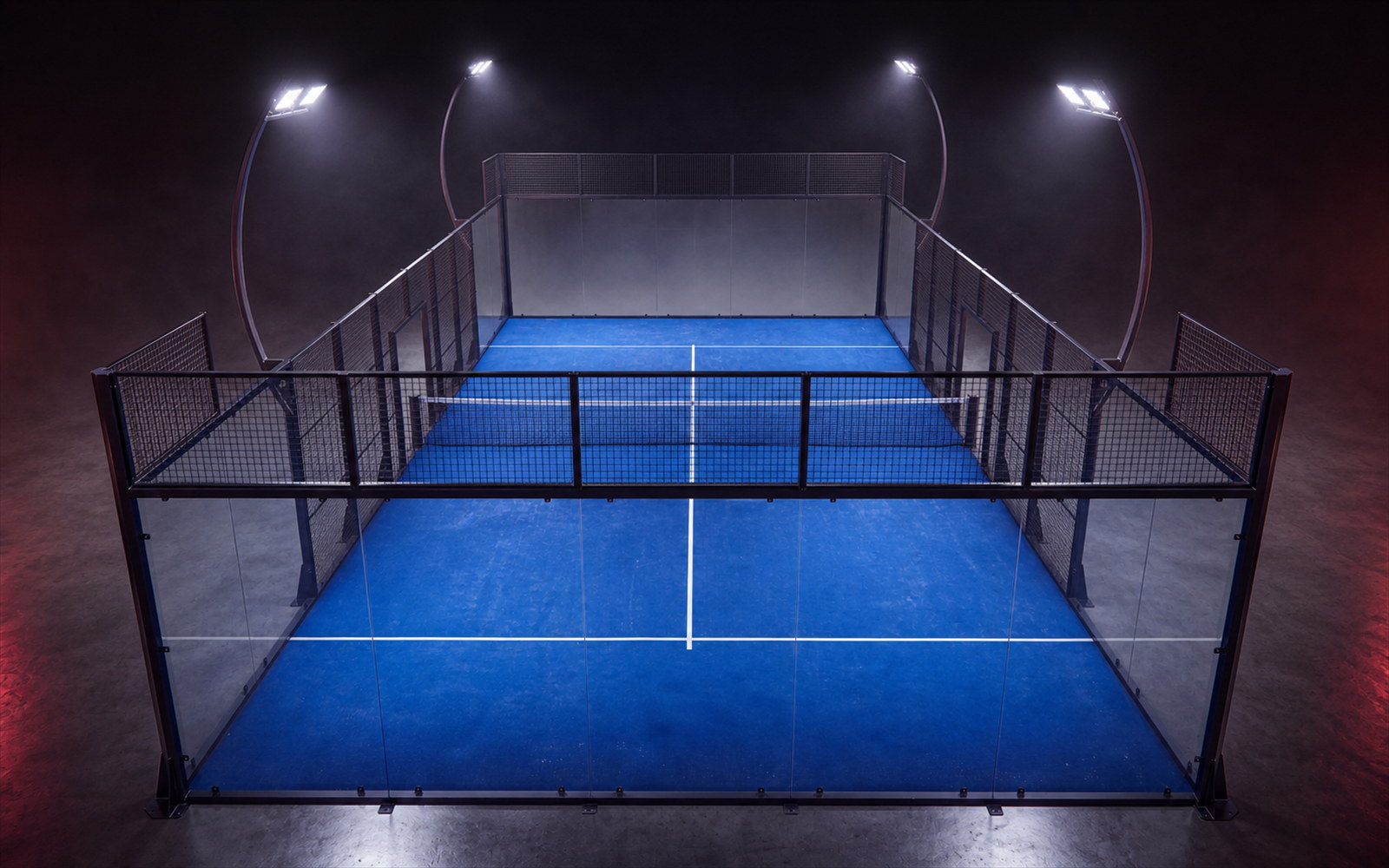

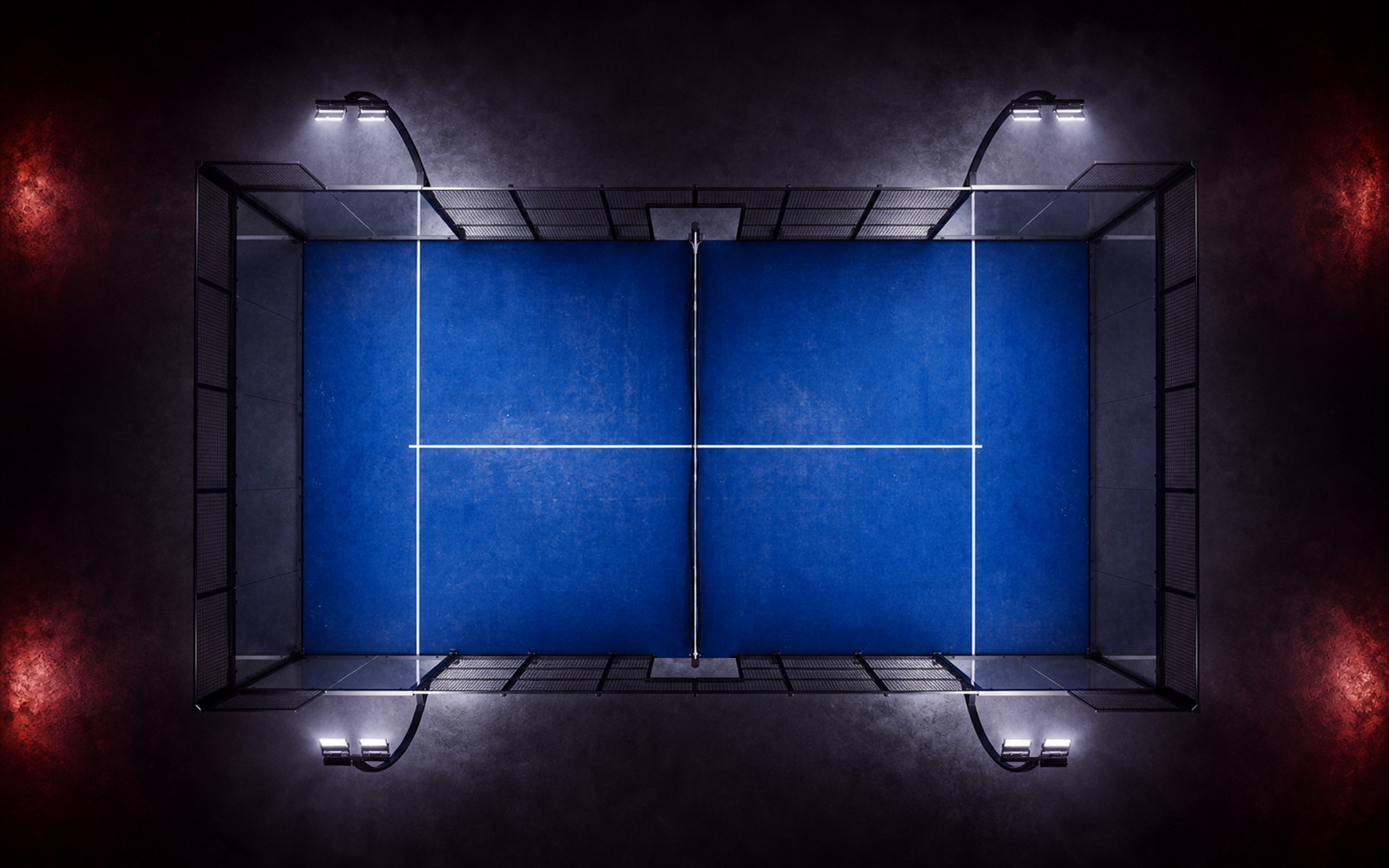

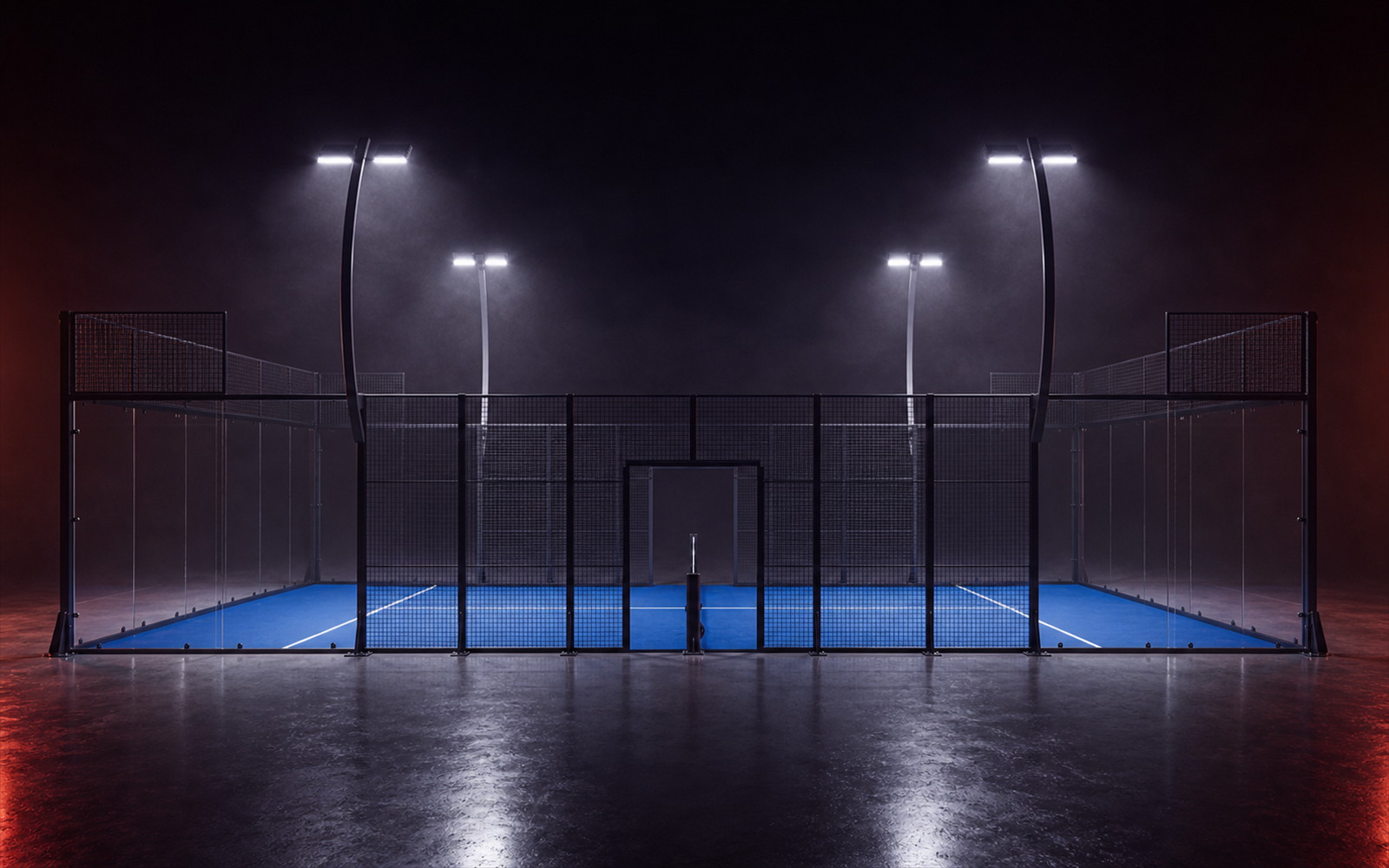

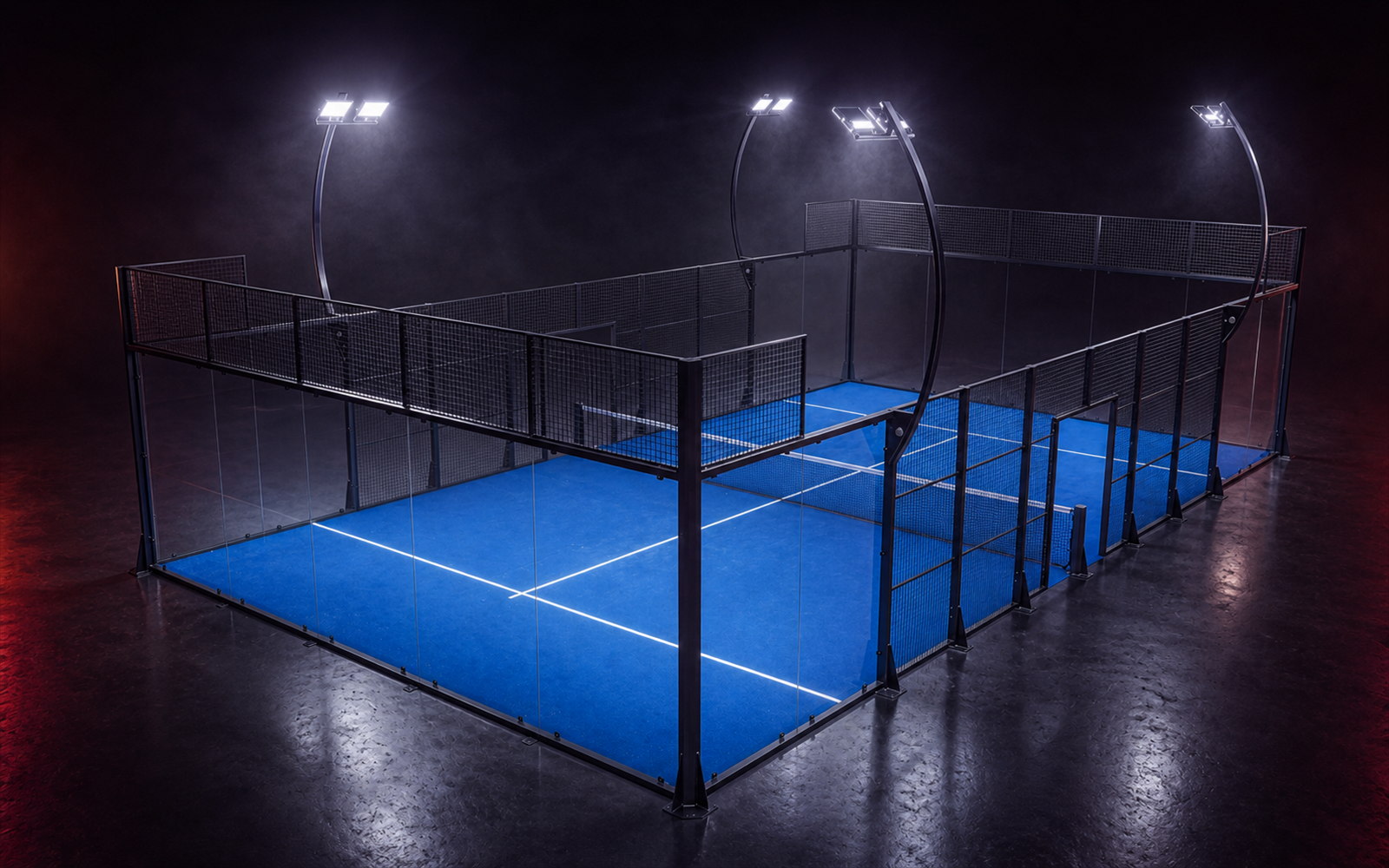

El Panoramic Arc, pieza a pieza.

Dimensiones

20 × 10 mMedidas reglamentarias · ref. FIP

Estructura

Columnas y travesaños de tubo redondo 100 × 100 × 3 mm y 100 × 50 × 3 mm · altura 4 mAcero al carbono de límite elástico 235 MPa · peso 2.200 kg

Bastidor y unión

Tubo rectangular 50 × 30 × 3 mm · 8 pernos M12 por componenteSin soldadura en obra: se monta, se aprieta y se desmonta

Malla

Diámetro de hilo 4 mm · luz de 50 × 50 mm

Acabado

Doble capa: imprimación de polvo de cinc + polvo plástico · RAL 9017Galvanizado en caliente por inmersión EN ISO 1461 como mejora, se cotiza aparte

Vidrio

Templado de seguridad de 12 mm · EN 12150 · 18 paños de 2 × 3 mTaladrado a medida antes del templado · cuna de contrachapado · 3.240 kg por cancha

Césped

Monofilamento rizado de 13.500 dtex · 46.200 puntadas/m² · galga 3/16" · respaldo de poliuretano · fibra de 12 mm · 205 m²Arena de sílice de aporte local · 600 kg de rollo por cancha

Iluminación

4 × 240 W · IP65 · postes de tubo 100 × 50 × 3 mm con el mismo acabado que la estructura500–600 lux · acabado negro y gris · embalaje en espuma de PE, 50 kg

Red y postes

Postes de red de tubo 100 × 50 mm, mismo acabadoColumna de esquina con diseño de logo y una columna con placa de aluminio

Kit de montaje

Cinta geotextil de 100 m · dos juegos de adhesivo de poliuretanoIncluidos · para el tendido y la unión del césped

Embalaje y contenedor

En torno a 4 canchas completas por contenedor de 40 piesVidrio en cunas de contrachapado · césped en rollos · tornillería en sacos numerados · lista de embarque pieza a pieza

Fabricación

7–12 días desde el anticipo confirmadoPlazo de producción; el transporte lo calcula tu transitario

Precio

13.500 USD · EXW

Ficha técnica completa en PDF con tu presupuesto.

Tu mejor rentabilidad

La misma calidad,
al precio de quien la fabrica.

Tu moneda USD

Tu tarifa por hora 28 USD

Franja de apertura 7:00–23:00 · 16 h

Ocupación 55 %

Resto del proyecto, por cancha 50.000 USDObra, flete, aduana y acondicionamiento. Lo cotiza tu contratista.

Lo que deja al mes · por cancha—

De — de ingreso bruto, con un margen operativo del 30 %: lo que queda después de luz, personal, mantenimiento y comisiones de reserva.

Con tus datos, no con los nuestros — y el resultado es tuyo.

Lo que tarda en pagarse la cancha · precio de fábrica EXW

Y el club entero

Cancha más el resto del proyecto: —. La cancha es — de la inversión — la parte pequeña, y la que antes se paga.

Los meses se calculan sobre el beneficio operativo, no sobre el ingreso. Si eliges otra moneda, se calculan con el cambio que tú indiques; nuestro precio es siempre en dólares. Precio de fábrica EXW: no incluye flete, aduana ni obra civil — eso es el «resto del proyecto» del panel de al lado.
